G20 320dxのセンターコンソール周り うーーーん スペースも隙もない・・・
仕方ない・・嫌だけど ルーバーか・・・
ということで

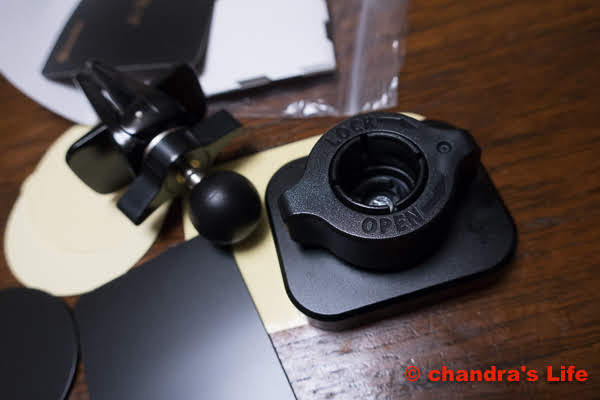

DesertWest 車載ホルダー マグネット スマホホルダー ってのを購入
スマホの裏に鉄板付けて ペタッ！ というタイプ
この挟む口はなかなか良くできていて うん よさそう
で、ルーバーにつけてみたんですが やっぱ ルーバーにつけると ルーバーの角度調節が
どうも不自由になりますねぇ〜 ┐(‘〜`；)┌

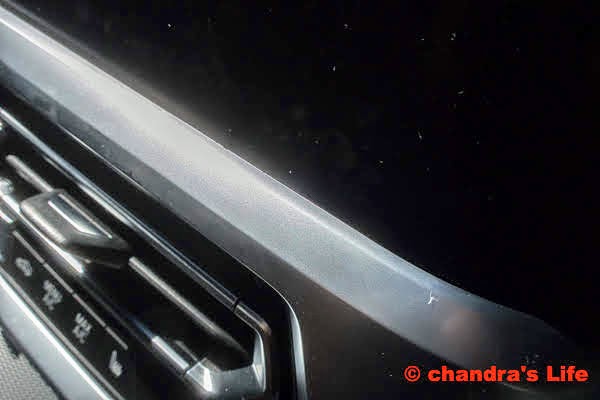

で、ルーバーの上のフレームに0.5mmくらいの 板を入れられる隙間があるのを発見
厚紙を入れて 場所を探ります・・
まぁー 20mmぐらいの幅で ツマミの上にちょいとしたスキがありました

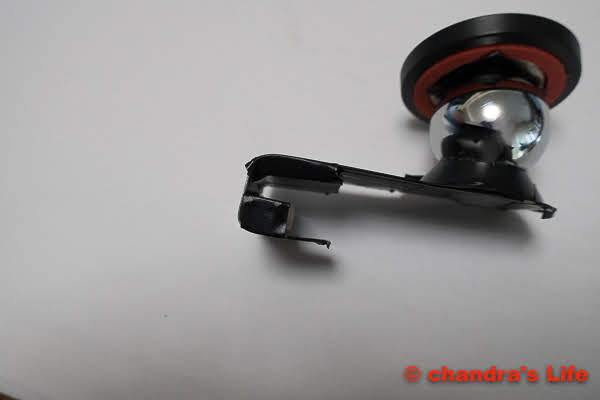

で、こんな鉄板を作って 差し込みましてグイグイ・・・
それにスマホホルダーを挟んで 試行錯誤しましたが ちょっと上下に ブヨンブヨンと
剛性がイマイチ・・・orz ということで 廃案・・
で、次！
また考えて・・・今度は こんなのを購入
mag-tek 車載ホルダー マグネット式 スマホ/タブレット MGTK-201
台形の土台にボールがM4x8の皿ネジで止まっていて
ボールのマグネット基台が 磁力で張り付いているので 角度が変えられる という仕組みです
ナビのモニターと その下のシルバーとのフレームの間に これまた0.6mmくらいの縦方向の隙間を発見
ここに鉄板を差し込うという計画
で、これまた試行錯誤して 試作を１個 作ってから改良版の制作を開始
２６mm幅の鉄板を曲げて・・・M4が通る穴を開口
一応 穴は ２個あけておきました 位置がまだわからないから・・
で、ネジも頭がフラットで低いものを購入
ステンレス/SSブラック (+) スリムヘッド小ねじ Ｍ４×１０ (10本)
まぁー ザックリとこんな感じ
傷 怪我防止で 梨地テープで保護して ボールとの接触面にもテープを貼りました
なにしろ iPhone XSは重いので お辞儀をしちゃいがちなので 抵抗を増やすべく
貼りました 結構 グッド (^o^)
概ね完成
こんな感じ
こんな調子で 隙間に入っています
ガッチリ 固定されているわけではないので 左右に位置は変えられますが
回り止めとか ちょっと課題かなぁ〜
ということで ちょっと切り欠きを入れて モニターとフレームの間にある隙間の形状を
探って 合わせてみました
さらにフレームの上にすこし乗るような形にして回り止めのブロックをバルサで追加
お！ 大分 安定した！ ＼(^o^)／
さらに下側にもバルサで ガイドを試しに追加してみました
ちょっとかっこ悪いけど (^^ゞ
おー！ クッ！ とはまって しっかり固定されて 回転もしない！ 完璧！ ＼(^o^)／
これで決まりだな！ 外して つや消しブラックで塗装しよう！ (^^;)今度ね
なかなか良さげで 使えそうです ＼(^o^)／ ええやん！
もうちょっと 手前に来ると さらに良さそうなので そのうち また改良しようっと (^^ゞ
