自宅ストレージのNAS化 (7) Synology DS1522+ LANポート高速化

Synology DS1522+　のオプションポートに挿す　拡張LANカードを購入しました
Synology E10G22-T1-Mini 私は23000円で買いましたが　今は2万円位に安くなってますね　┐(‘〜`；)┌ちぇ

箱の裏面には　３年保証と書いてありますね

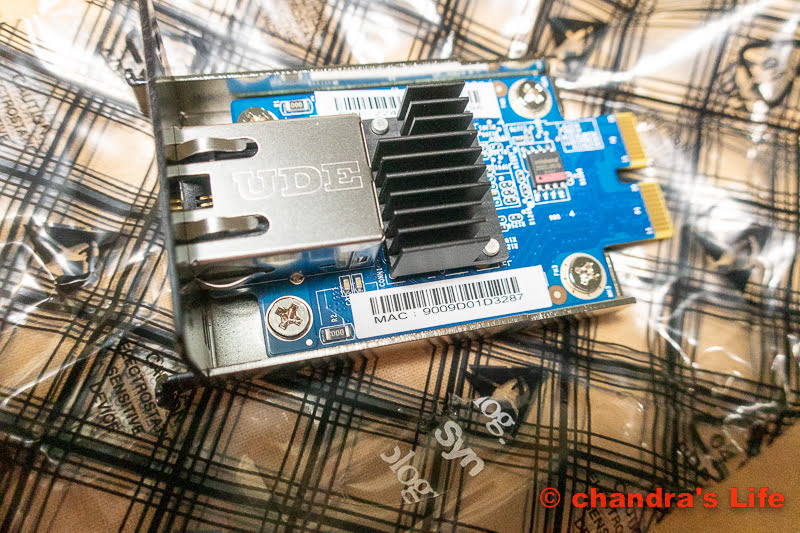

こんな梱包です

PCIe 3.0 8GT/s が 2レーンのようです 十分な速度ですね

かなり重量感のあるステンレスでしょうか　小さいのにごっついフレームです　なぜ穴が空いているのか分かりませんでしたが・・・

Synology DS1522+　背面のカバープレートをネジ２本を外して　取りました
大きな冷却ファンの下にあって　まぁまぁ　冷却もされそうな感じ

ささやかなヒートシンクでやや不安ですが　装着！

10Gbの刻印がありますね　他に　5GbE  2.5GbE　1GbEｂにも対応しています

CAT5eしかなかったので、10GbEをつなぐということで一応　CAT6aを用意することにしました
距離が短いのでCAT5eでも良いみたいですが念の為。

10GbEはエラー訂正が大変で高価になっているので、しっかりシールドされているものを選びます。
Synology側も、QNAPのSwitch側も10GbEのポートはメタルポートになっていてグランドに落ちるようになっているので、これ大事ですね　(^_^)
シールドで被覆されていてコネクタがメタルカバーになっているもの　ということで・・・

サンワサプライ CAT6A STP LANケーブル(1m)

1ｍで936円でした

さすがにシールドケーブルなので太いですが、考慮されていて　とても柔らかくできています

RJ45のコネクタ部も　メタルで　ツメのガードもかなりしっかりしています　安心安全　(^_^)/

で、早速速度を測定してみます

1GbEはこんな感じでした　Readで　116MBps

上は　AFP接続。うーん　Drobo 5D3 の時みたいに　Readは300行かなかったかぁ〜　ちょっと残念！　とはいうもの1GbEから比べれば　ほぼ２倍の転送速度になりました　SMB接続で署名なしにしても大差なかった・・

大きなファイルを　内蔵SSDがから　　Synology DS1522+　に相互にコピーするテストもやってみました
95GByte (正確には94.915Gbyte)の大きな１ファイルをコピーします

■1GbE
【Write】内蔵SSD 2TB  -> DS1522+   14分 23秒 03
【Read】DS1522+ -> 内蔵SSD 2TB     16分 17秒 31

■2.5GbE
【Write】内蔵SSD 2TB ->DS1522+      7分 19秒 05
【Read】DS1522+ -> 内蔵SSD 2TB     7分 04秒 29

ということで　こちらもほぼ半分の時間でコピーが完了しています

まぁまぁ　かなぁー　やっぱりDASと同等にするには　10GbEでないとダメっぽいですね

上のベンチは　Drobo 5D3 のもの。　Read 304MBpsだったので Btrfsは遅いとは言われますが、もうちょっとイキたいなぁー　(^^ゞ　課題としておきますｗ
